  Zpět na: Home > Řetězy > C. Válečkové řetězy - spojovací články ; unášecí desky ; nestandardní válečkové řetězy


C. 5. 2. Unášeče pro válečkové řetězy - dle DIN 8187 (Evropské) - dle tovární normy

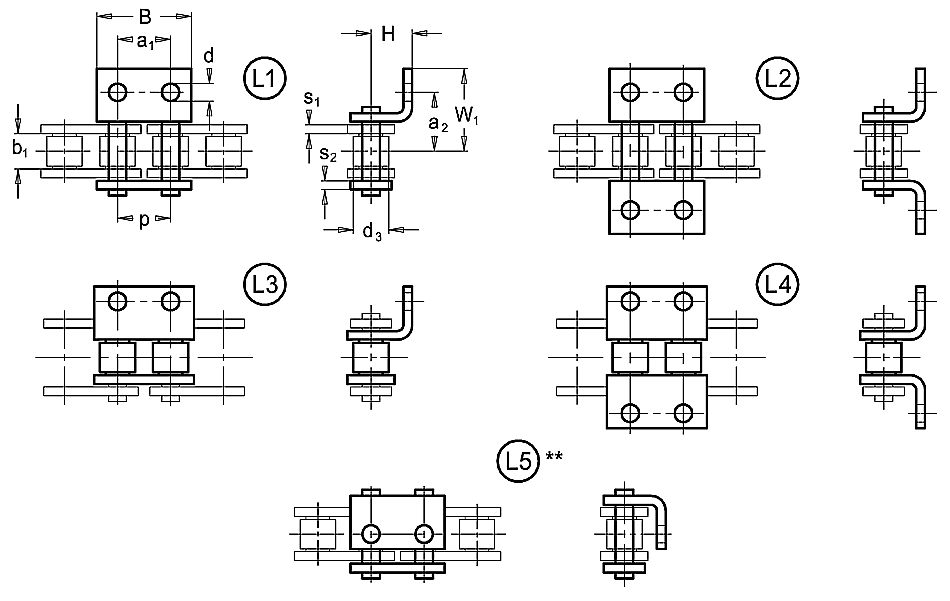

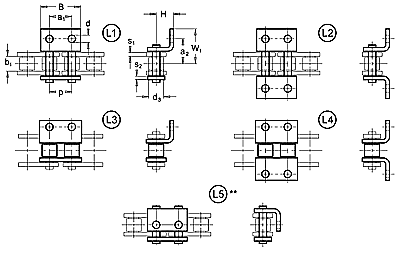

Ohnutý typ
Zvětšit obrázek

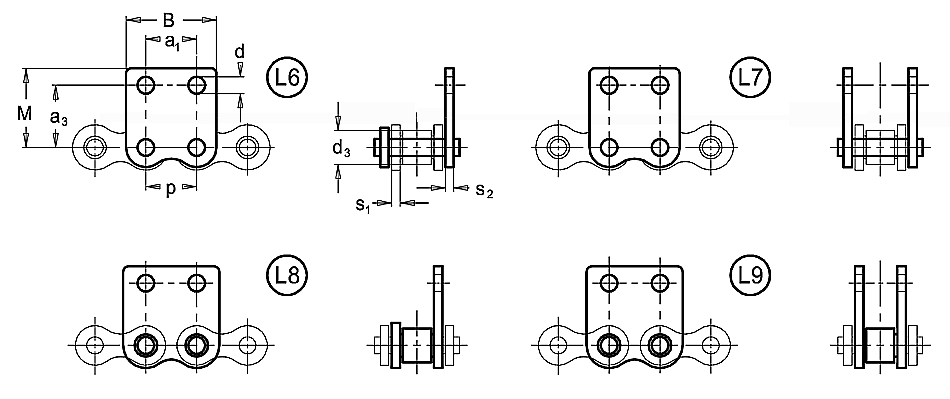

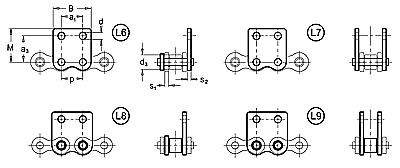

Přímý typ
Katalogový list
FB pevnost při přetržení
* rozměr možno upravit
** otvor v unášeči se nachází mírně mimo osu řetězu
Zvětšit obrázek

ISO Nr. p
mm		 b1
mm
min.		 d3
mm
h10		 FB
kN
min.		 a1
mm		 a2
mm
*		 a3
mm		 B
mm
max.		 M
mm
max.		 s1
mm		 s2
mm		 d
mm		 W1
mm		 H
mm
*
20B 31,75 19,56 19,05 95 31,75 34,0 35,0 57,75 45,5 4,5 3,5 9,6 44,0 23,5
24B 38,10 25,40 25,40 160 38,10 38,0 45,0 71,10 54,5 6,0 5,0 10,0 59,7 25,0
28B 44,45 30,99 27,94 200 44,45 53,5 55,0 81,05 66,7 7,0 6,0 12,0 73,5 32,0
32B 50,80 30,99 29,21 250 50,80 55,0 63,5 92,60 77,0 7,0 6,0 14,0 75,6 37,5
40B 63,50 38,10 39,37 380 63,50 63,5 65,0 115,50 86,0 8,0 8,0 17,0 90,0 40,0
