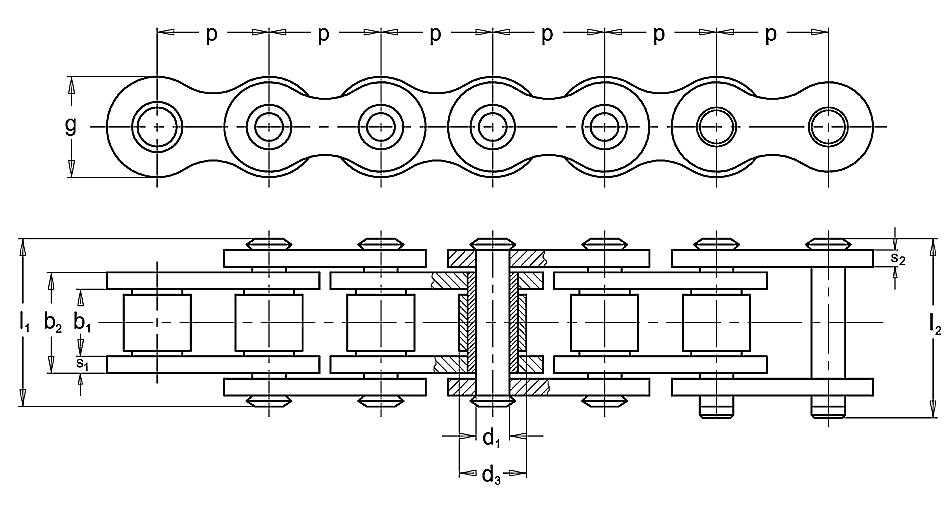

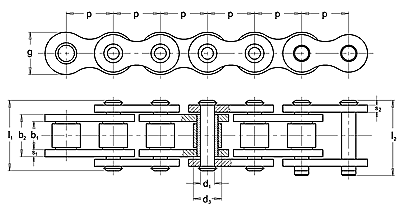

ISO Nr. |
ANSI |
Obj. čís. |
p
mm |
b1
mm
min. |
b2
mm
max. |
d1
mm
h9 |
d3
mm
h10 |
l1
mm |
l2
mm |
g
mm |
s1
mm |
s2
mm |
f
mm2 |
FB
kN
min. |
Q
kg/m |
16A - 1H |
80H - 1 |
318 151 010 000 |
25,40 |
15,75 |
24,30 |
7,92 |
15,88 |
37,0 |
42,4 |
24,1 |
4,0 |
3,5 |
192 |
57,0 |
3,00 |
20A - 1H |
100H - 1 |
318 161 060 000 |
31,75 |
18,90 |
29,40 |
9,53 |
19,05 |
44,5 |
50,6 |
29,4 |
5,0 |
5,0 |
281 |
88,5 |
4,69 |
24A - 1H |
120H - 1 |
318 161 160 000 |
38,10 |
25,22 |
37,30 |
11,10 |
22,23 |
54,8 |
61,4 |
35,0 |
6,0 |
6,0 |
410 |
127,0 |
6,90 |
28A - 1H |
140H - 1 |
318 161 220 000 |
44,45 |
25,22 |
39,00 |
12,70 |
25,40 |
58,7 |
66,1 |
41,0 |
6,5 |
6,5 |
503 |
172,4 |
8,33 |
32A - 1H |
160H - 1 |
318 161 260 000 |
50,80 |
31,55 |
46,00 |
14,27 |
28,58 |
67,5 |
75,4 |
47,0 |
7,0 |
7,0 |
662 |
226,8 |
11,50 |
40A - 1H |
200H - 1 |
318 161 532 000 |
63,50 |
37,85 |
57,70 |
19,84 |
39,68 |
85,6 |
95,6 |
59,0 |
9,5 |
9,5 |
1150 |
353,8 |
18,83 |
|
