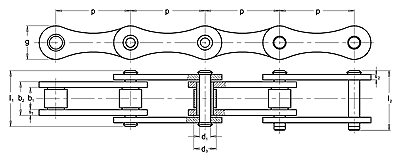

B. 4. 1. Válečkové řetězy - prodloužená rozteč DIN 8181 - ISO 1275 - ČSN 02 3315
Katalogový list
f plocha kloubu
FB pevnost při přetržení
Q hmotnost řetězu
Spojovací elementy - C 1. 2.

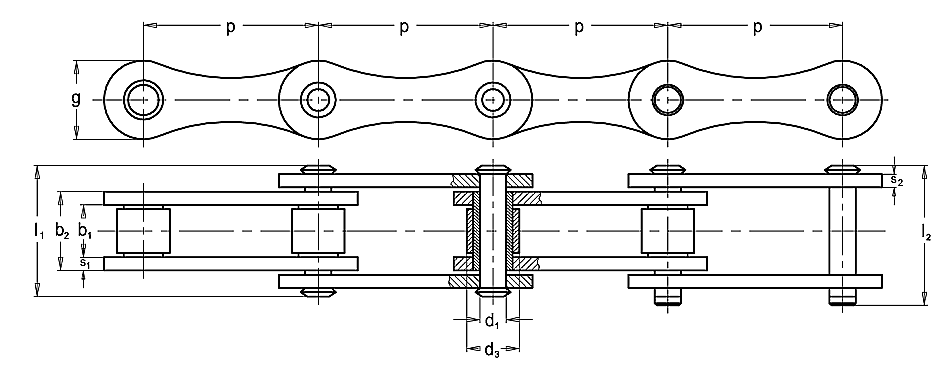

Zvětšit obrázek
ISO Nr. Obj. čís. p
mm		 b1
mm
min.		 b2
mm
max.		 d1
mm
h9		 d3
mm
h10		 l1
mm		 l2
mm		 g
mm		 s1
mm		 s2
mm		 f
mm2		 FB
kN
min.		 Q
kg/m
216B 318 131 040 000 50,8 17,02 25,4 8,28 15,88 36,1 41,5 21,0 3,5 3,0 210 60 1,74
220B 318 131 050 000 63,5 19,56 29,0 10,19 19,05 41,2 46,0 26,0 4,5 3,5 296 95 2,50
224B 318 131 060 000 76,2 25,40 37,9 14,63 25,40 53,4 58,5 33,0 6,0 5,0 554 160 4,80
232B 318 131 080 000 101,6 30,99 45,5 17,81 29,21 65,2 73,1 42,2 7,0 6,0 810 250 6,68
